仕上げ実績・ブログ - リム曲り修正

BBS-RPK14インチ曲りガリ傷修理からのパウダーマットブラック（全消し）

RAYS-TE37-15インチ大きな曲り修理

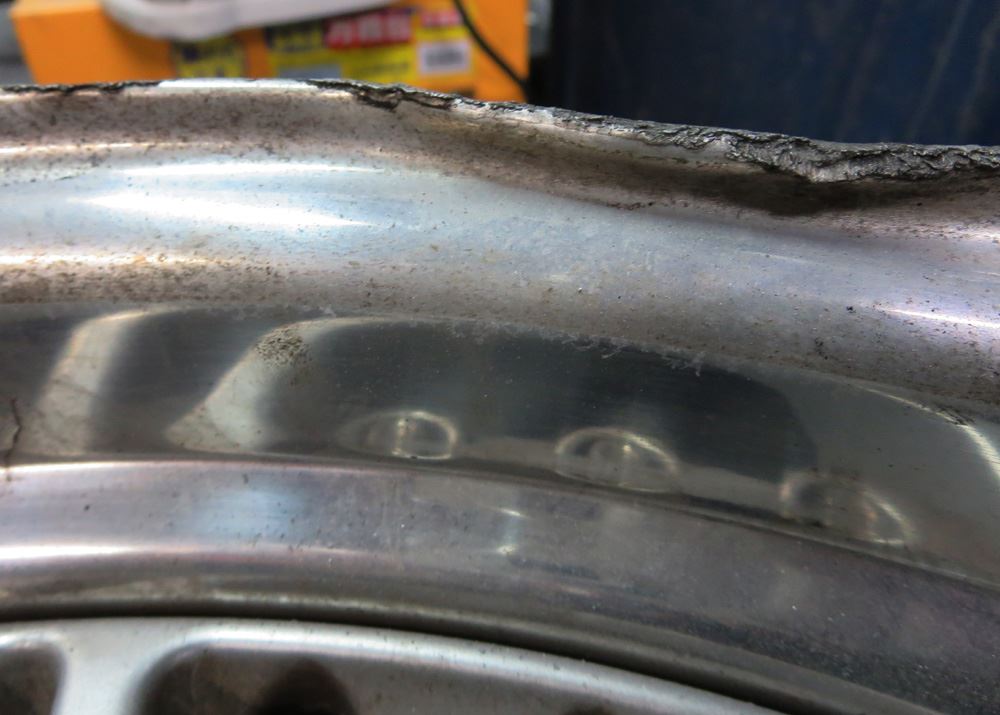

千葉県のお客様・・・ベロット大きくお辞儀して曲がっています。こんだけ曲がると手間と強度的な観点から修理不能でお断りするのですが常連のお客様ですので条件付で今回お請けしました。


修正機で曲りを少しずつ出していきます。


修正機は2台完備していますので職人2人でマイ修正機を分担して用途に応じて使い分けして修理しています。


修正機が自動で治してくれる訳では有りませんので熟練した感だけが頼りのハンドプレスで元の形を復元します。腕の良い鈑金屋さんがパテをいかに使わずハンマリングとプレスだけで形成するのと同じで溶接形成をいかに少なくするかが重要なポイントです。


リム外周はここまでが限界値でこれ以上押し込むとリムが下へ落ちてしまいます。
潰れて凹んだリム外周の足りない箇所を肉盛り溶接して研磨形成します。
※潰したビールのアルミ缶を真丸く復元出来ないのと同じ理屈です。


溶接がし易いために塗装を剥いで無垢の状態から溶接肉盛りに入ります。


大きな曲り箇所以外の箇所のガリ傷はついで仕事で曲り修理に比べればガリ傷修理など屁みたいな物ですがそれすら出来ずパテ埋めや削り込み修理してあるのが多く見られます。

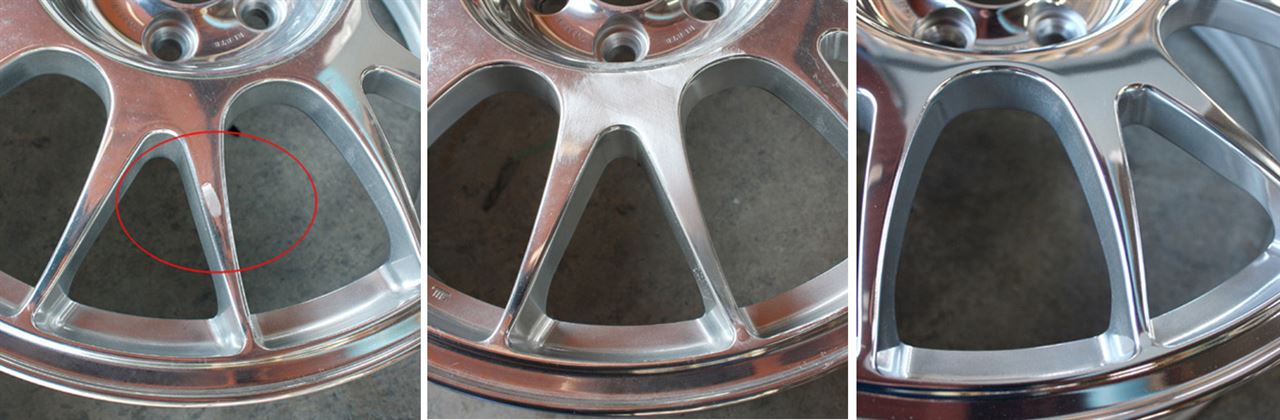

根本から大きく曲ったモノを元に戻すために押し込みプレスすればディスクの根本は金属疲労で必然的にクラックが入ります。


肉盛り形成からリム研磨して曲り修理は完成です。
※パテ埋めでの補修など一切行っていませんのでこのままフルポリッシュでもいけます。


ディスク付け根のクラックも無事修理完成！
※念の為タイヤを組んでエアー漏れチャックしてから仕上げの塗装に入ります。






ホワイト再塗装してからロゴシール復元作成貼り付けしてクリアー抑えで全て完成です。


1Psですのでインナーリムから側面リムまでホワイト丸塗りのクリアーコート


大きく曲がった箇所のアップ部ですが原型修復はほぼ完璧かと思います。
基本となる単品修理が出来ないと4本リフレッシュ・リメークへと繋がりません。
パテ埋めて色塗る位の事は素人でも出来ます。


お問い合わせやお見積もりは会社メール nishi@243ok.co.jp  の方へ電話番号明記の上お願いいたします。

ホイール4本フルリフレッシュ・リメークに限り往復送料無料！

3本以下単品修理は送料片道当社負担です。


メール返信のお願い・・日々膨大なメール問い合わせのため随時回答返信が出来ませんので3～4日たってもこちらからの回答返信メールが無い場合は直接お電話ください。

TEL0995-65-7225（AM9：00時～PM19：00時・日曜、祝祭日はお休み）



（有）オートサービス西HPはこちら

大概の曲り、ガリ傷など振れ歪が無い限り修理事態は問題は有りませんが修理からの表面処理で納期や料金が異なります。

表面処理は様々な構造や特性によりオリジナルの表面処理の「可・不可」も有ります。

今回紹介のゲンバラ3Ps合金プレスリムの元は光輝アルマイトですが曲り、ガリ傷修理修理内容からそれが不可となりBBFバフポリッシュ仕上げでの紹介です。



ゲンバラ曲り、ガリ傷修理からのリフレッシュ

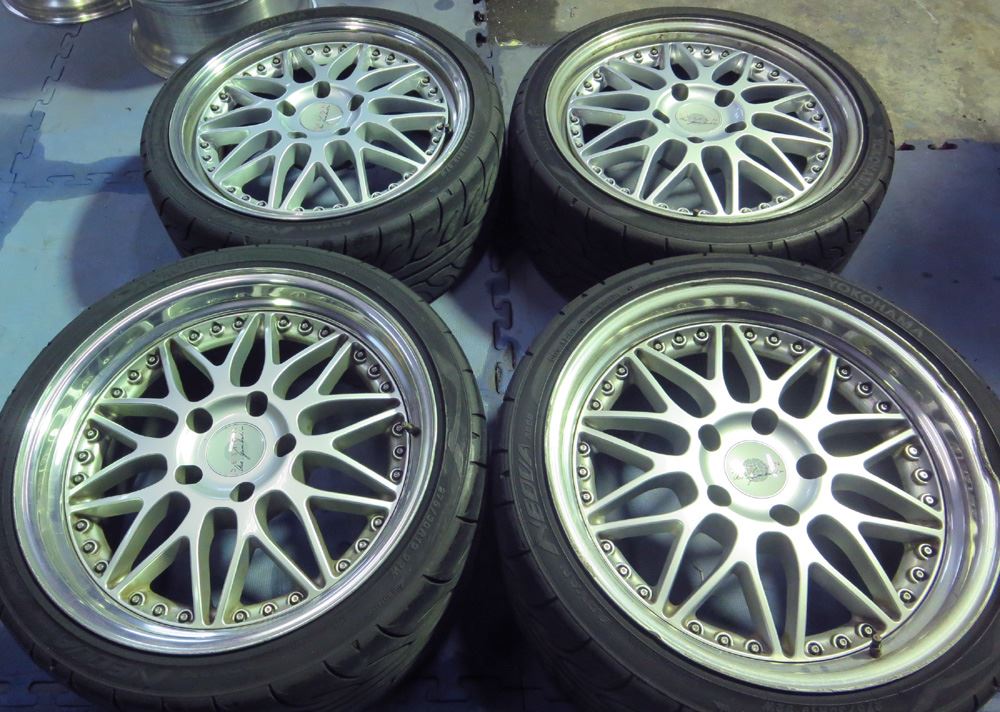

福岡県のお客様・・・修復歴有りのリム曲りガリ傷だらけです。







潰れた曲りはプレスだけで治るモノでは有りませんので肉盛形成は必須です。

※修復歴有りでややリム幅が薄く仕上げっていましたので肉盛後の形成もそれに合すしか仕方有りません。

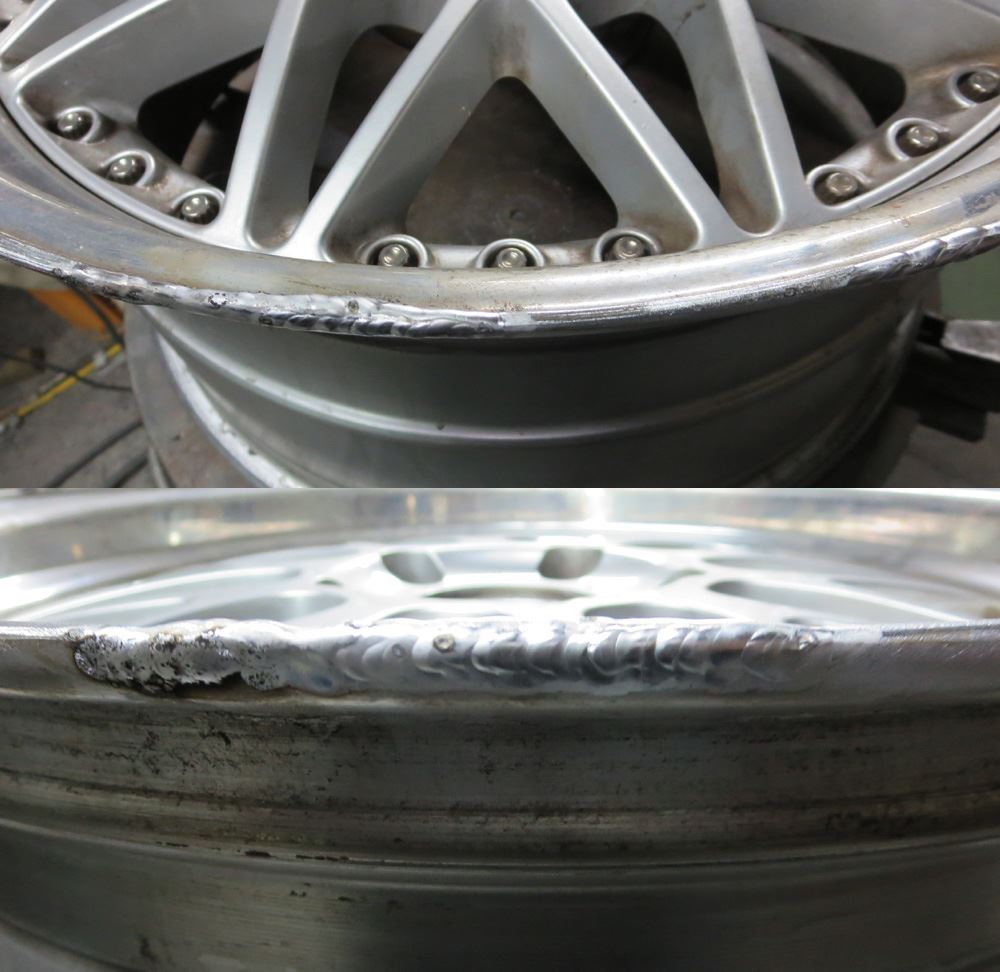

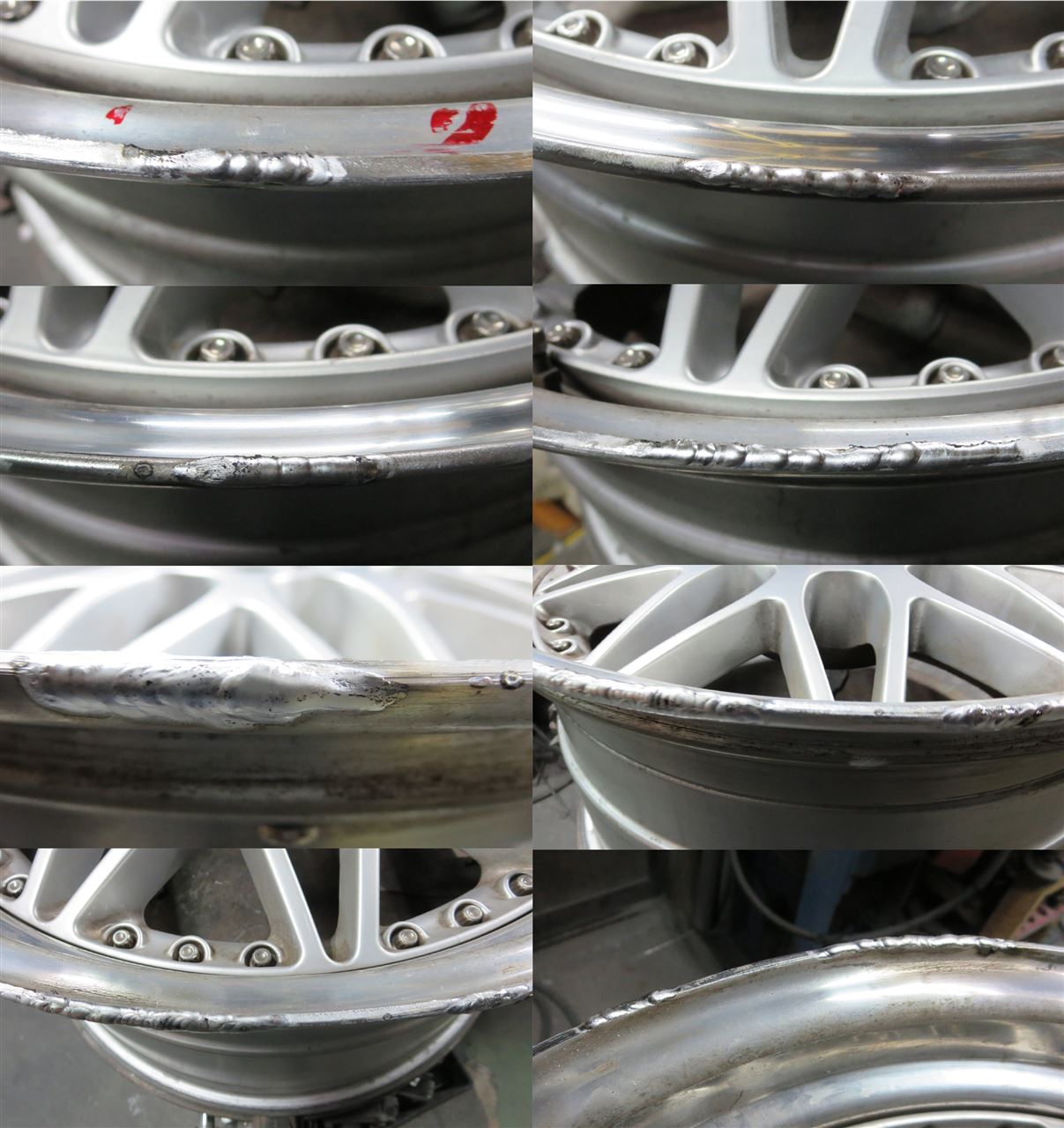

プレス修理して円の出ない足りない箇所は包み込むように肉盛して形成します。

ガリ傷修理とは意味合いの違う肉盛りです。

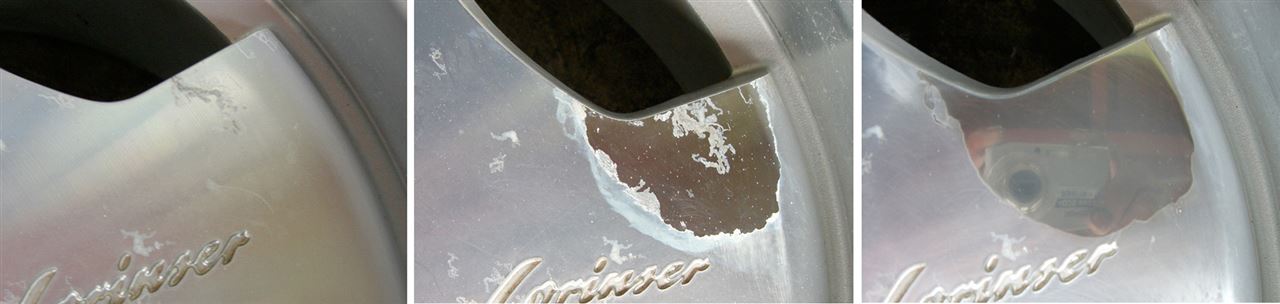

ガリ傷肉盛り修理

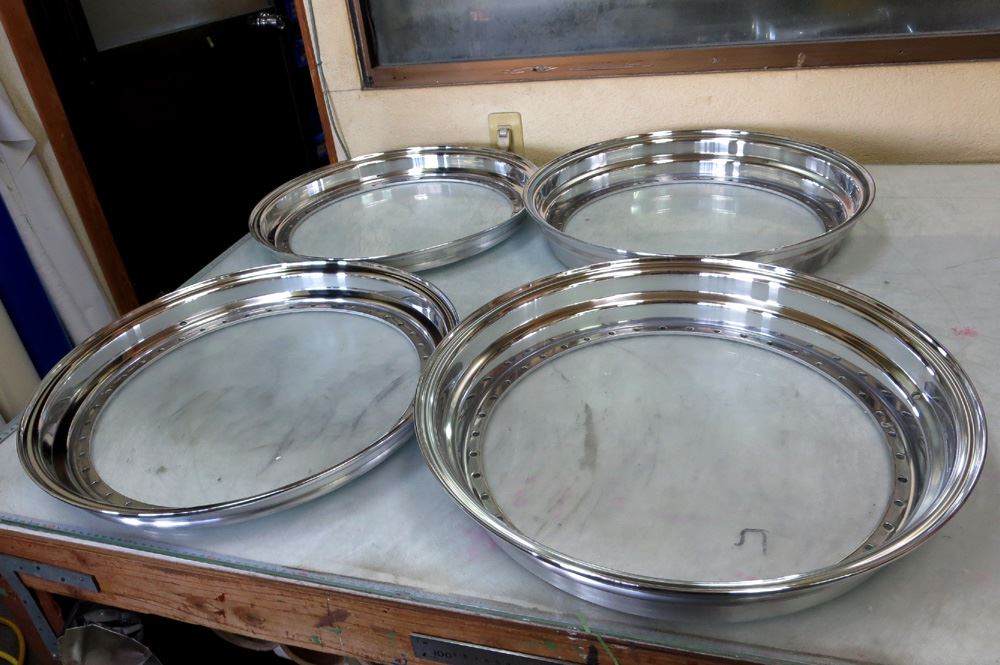

リム修理からBBFバフ研磨で磨き込んでアウトリムの完成

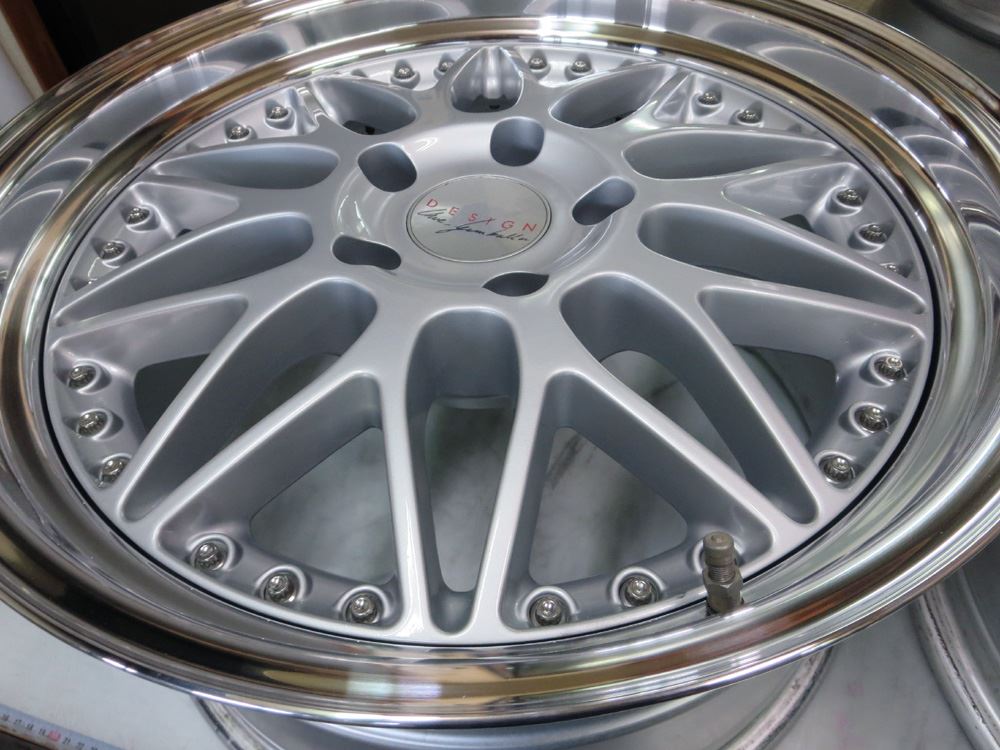

ディスク部は指定カラーのオパールシルバーを塗って合体完成！

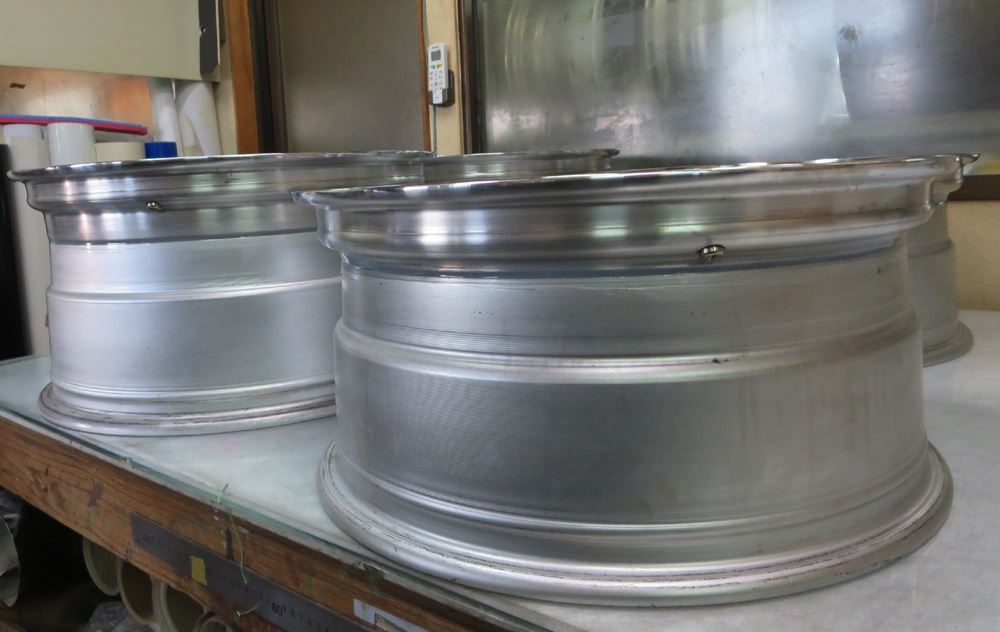

インナーリムは加工無しの為洗浄のみ

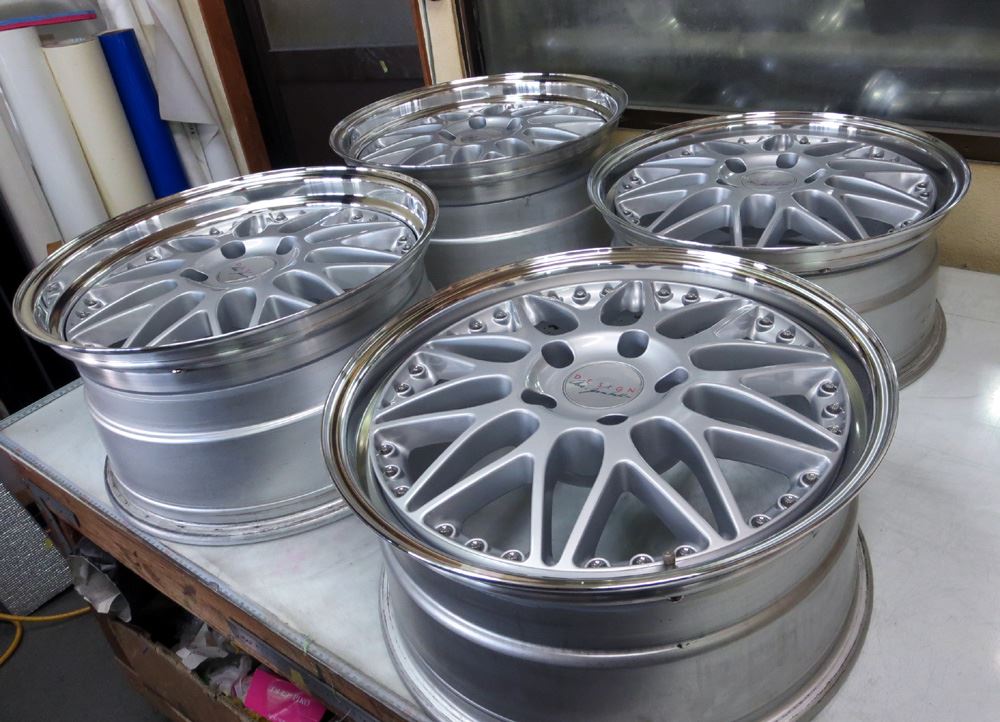

曲り、ガリ傷修理などほぼ完璧に治ります。

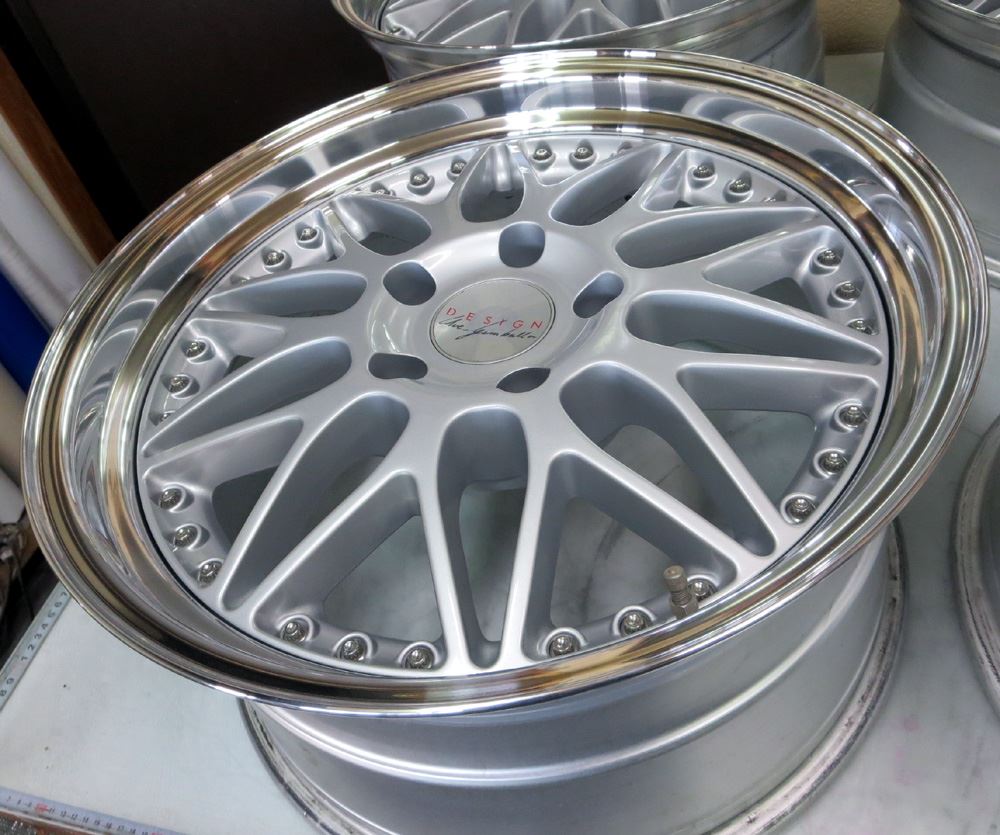

アウトリムはBBFバフポリッシュノークリアー仕上げです。

※元オリジナル肌はアルマイトですので本来アルマイトした方が一番ベストですが、修復歴有りや肉盛りを要す修理の場合はアルマイトが出来ませんのでBBFバフポリッシュ仕上げになります。





・・アウトリムのオンクリアー＆ノークリアーについて・・

BBFバフポリッシュからオンクリアーでコーティング有りの場合メンテ無しでも白ボケはしませんが、飛び石傷や擦り傷が入れば傷口から水侵入（アルミとクリアーの間）による白ミミズシミが入りそうなるとクリアーを一旦剥がないといけませんのでユーザー自身でのリペアーが出来ません。







ノークリアーでコーティング無しの場合は素地剥き出し表現のため水、泥が付いたまま放置すれば酸化白ボケしますので小まめな磨きメンテが必要です。

クリアーが載ってませんので少々の小傷はユーザー自身でリペアーが出来るのも最大の利点です。

ハンド磨きしてから水弾きの強いワックスでコーティングしておけばより効果的ですが結構面な作業です。磨きメンテを至福の喜びとする人はノークリアーがお勧めかと思います。





ノークリアーの光沢品質維持は地域、環境でも大きく影響れます。

凍結剤を使う雪国や灰の降る地域また塩風の強い沿岸部などノークリアー（アルミ素地）では特に劣化が早いため小まめなメンテが必要となり地域によりオンクリアーの方がお勧めの場合も有ります。



オンクリアーの特性は　こちら

ノークリアーメンテは　こちら

光輝アルマイトは　こちら



再塗装や磨きのリフレッシュ・リメークは基本土台となる「曲り、ガリ傷修理」が出来てからの話しです。





4本セットリフレッシュ・リメークに限り送料往復無料キャンペーンを継続中です。



お問い合わせやお見積もりは会社メール

nishi@243ok.co.jp  の方へお願いいたします。



お電話でもお気軽にお問い合わせください。

0995-65-7225　　担当ニシまで



(有)オートサービス西　HPはこちら

ホイールのリフレッシュ・リメークと言うより大きく曲ったLMのリム曲り修理です。

曲り方によりディスクまで影響してホイール全体が歪んでしまう曲り修理の紹介をいたします。

今回のような歪みが出た曲り修理は修理不能が多いですが、納期猶予を頂き時間をかけ出来る限りの限界値までの修理をいたしました。





BBS-LM18インチリム曲り、ディスク歪みの修理



三重県のお客様・・・リムがタイヤ側へ押された曲りです。2本2箇所押し込み曲り有りです。







赤丸印のディスクのシワが見えますか？ディスク自体が引っ張られて下がって出る塗装シワです。







外傷は写真で見て判断付きますが、ディスクが引っ張られて歪んだ塗装シワなど写真では判断出来ませんので中古購入で一番難しいところです。・・・・









最大値3ミリ歪んでいます。ダイヤルゲージで計測しながら下がった箇所をプレスして0.5ミリ前後以内まで戻します。

※注）：1Psや2Psハメ殺しホイールの歪みはディスク単体の修理が出来ませんので修理不可となります。







歪みを直してエグレ肉盛り研摩してディスク修理は一旦完了！

※波打った曲りのためドンピシャリ「0.0」にはなりませんが0.5ミリ前後の振れまでが修理としての限界値です。







2本歪みを直してあとは4枚塗装用の下処理へと入ります。







シルバーメタ用の前処理塗装！







リム曲りのプレス修理に入ります。！







曲りを修理してから肉盛り溶接をします。







溶接した箇所をハンド研摩で原型修復です。







リムとディスクそれぞれの修理から塗装＆磨きして合体完成です。











曲りの大きかったモノや歪み共振したモノへのリムポリッシュのダイヤモンドカットは出来ませんのでBBFバフポリッシュ仕上げとなります。







●曲り方によりホイール本体の歪みの有無が違ってきます。●



1・・縦からの衝撃によるお辞儀をした曲りです。

エアー漏れを起こし曲りによりクラックもは入りますが、縦からの衝撃はディスクがストッパーとなりディスク自体の歪みが出ず横振れ現象が有りませんので大きな割れが無い限り修理可能な曲りです。







2・・ホイール正面からの衝撃による押し込みの曲りです。

リムがタイヤ側へ押し込んだ曲り方をすればエアー漏れはしませんが、ディスク面も一緒に押されてしまうためホイール全体が大きく横振れを起こしてしまいディスク単体の曲り修理も伴います。またディスクが直らないとリムを直しても振れは取れませんので修理不能となるケースの多い曲りです。

※注）：1Psや2Psハメ殺しホイールの歪みの有るモノは全て修理不可となります。



※ガリ傷修理など曲り修理に比べれば簡単で何て事は有りませんが、中古購入の際はタイヤ側へ押し込み曲りをしたホイールは避けた方が無難です。







4本セットリフレッシュ・リメークに限り送料往復無料！



お問い合わせやお見積もりは会社メール

nishi@243ok.co.jp  の方へお願いいたします。

お電話でもお気軽にお問い合わせください。

0995-65-7225　　担当ニシまで



（有）オートサービス西　HPはこちら

カスタムやリフレッシュ・リメークと違い地味なネタですが今回はホイール修正の紹介です。

大きく曲ってパックリ割れてしまった鋳造15インチ5次元ホイールとワークVS8-17インチモノチューブカールリムの曲り修理です。

曲り方の特徴として鋳造、鍛造は硬くて曲り難いですが粘りが無いためクラックが入り易くまた合金プレスリムは粘りが有るため割れにくいですが曲り易い特性があります。





その1・・5次元鋳造ホイール大きな曲りからのリム割れ修理



ここまで曲って割れてしまったモノは通常はお断りしますが、ご依頼者が若い女性でしたのでつい引き受けてしまいました。







まずは曲りを直します。割れたモノを伸ばすのは経験がモノを言います。







割れた箇所を大きく開口を取って溶接準備に入ります。







プレスだけでは円外周は出ませんので割れた箇所から包みこみように溶接肉盛りします。







ハンド研摩形成による原型の修復です。







仕上げ研摩前に溶接箇所からエアー漏れが出無いかタイヤを組んでエアー漏れチェックをします。







修理溶接により黒塗装部が一部焼けてしまいますのでましたのでリム仕上げ研摩前に黒を塗装します。









リムを磨いてクリアー塗って完成です。

酷い修理は時間がかかりますので納期猶予と強度低下のご承諾の条件付きの修理となります。







その2・・WORK-VS-8アルマイト合金プレスモノチューブリム曲りの修正



WORKの合金プレスモノチューブカールの修理です。

モノチューブリムはパイプ状の空洞式ですのでプレスだけでは直る修理では有りません。

Ｗリム（モノチューブリム）の構造、特性についてこちら







曲りをプレスしても円となる外注面は広範囲に凹んだ状態のため溶接肉盛りが必須工程です。広範囲に凹んだ箇所がなじむまで研摩する事を削り込み研摩修理といいます。そうなれば関係のない他の肉厚が失われい形状が変わってしまいます。









付近のガリ傷修理はついで作業ですが、それより曲っていた箇所もこんな感じです。なるべく目立たない様にR面よりの研摩ポリッシュ仕上げとなります。



曲り、割れ修理に比べればガリ傷修理など屁みたいな修理です。



修理がキチント出来ないと4本リフレッシュ・リメークへと繋がりません。



単品修理は片道当社負担となります。



4本セットリフレッシュ・リメークに限り送料往復無料キャンペーンを継続中です。



お問い合わせやお見積もりは会社メール

nishi@243ok.co.jp  の方へお願いいたします。

お電話でもお気軽にお問い合わせください。

0995-65-7225　　担当ニシまで



ＰＳ：最近たまにこちらからのメールの返事が返ってこないと苦情が御座います。 手が空かず当日返信は出来ない事も多々ございますが、2～3日以内には返信するようにしています。

それでも返信がない場合は携帯やＰＣの迷惑メール設定などが考えられますので2～3日以内に当方からの返信が無い場合は確認のため直接お電話ください。





(有)オートサービス西　HPはこちら

3Ｐｓ合金プレスリムのワタナベＲＳ-8のリムつぶれ修理と1Ｐｓ鍛造リムのＢＢＳ-ＲＧＲリム曲り修理です。

リム曲りの修理でも「3Ｐｓ合金プレスリム」と「1Ｐｓ鍛造リム」とでは修理方法や修理工程の流れが大きく違います。









ワタナベＲＳ-8のリムつぶれ修理



曲りと言うよりペッシャゲのツブレです。

この現象はホイール正面からの衝撃でタイヤ側へめり込んだような曲り方をしています。









下がったリムを上へ持ち上げて元の位置へ戻しそのあと溶接で肉盛り形成します。







原型修復研磨後は既存のディスクのままでは上面しか研磨できませんので、他のディスクを組んで影となる奥の面から研磨するために他のディスクを組んで研磨します。







リム研磨修理完成です。

※2Ｐｓハメ殺しはこんな風に分解してリム単体の研磨や塗装が出来ませんので加工領域が制限されます。

ディスクを外したついでにディスク傷の修理に入ります。







傷直し完了後、ブッラク塗装の下処理をします。







グロスブッラク（艶有り）を塗ってクリアー塗装してディスク部の塗装は完成です。







リムとディスクの個別の作業が完了後、合体して完成です。







ＢＢＳ-ＲＧＲ　1Ｐｓ鍛造リムの曲り修理



ＲＳ-８に比べれば大した曲りのように見えませんがこれが大した修理です。







鍛造品は硬くて粘りがないため、むやみにプレスすればリムとディスクの付け根にクッラクが入る恐れがありまた円が上手の出ませんので「ジュワーっと」根気良く少しずつ出すのがポイントです。











中間工程写真を撮り忘れていましたのでいきなり完成です。

1Ｐｓのリムポリッシュ＆ディスク塗装修理の完成までの流れを説明します。

1・曲りプレスしてリム研磨

2・ディスク面の広範囲の傷修理 （４本リフレッシュ塗り替えの場合は丸ごと塗装剥離します。）

3・ブレーキパットカス削除（丸ごと塗装剥離の場合は関係しません。）

4・サイディング足付け下処理研磨

5・プライマー・サフ下処理塗装

6・シルバーメタ丸塗り塗装（リムは後で研磨しますので一旦丸塗り）

7・クリアートップコート丸塗り塗装

8・リムポリッシュ研磨

9・リム/ディスク再度丸塗りクリアー塗装

※リムをポリッシュ加工した後にマスキングしてリムのみクリアーを塗ってしまえばマスキング筋が入り、さらにマスキングの際断面が出てしまいますのでそれを避けるために再度「ベロット包み込むように丸塗り」のクリアー塗装をします。

※リムとディスクに筋や境目のあるデザイン構造のモノは研磨したリムのみのクリアーでも構いませんがリムとディスクがつなっがモノはこの方法となります。



2・3Ｐｓの分解できるモノと1Ｐｓの一体モノでは修理や塗装の流れが順番が違います。またアルミ素材の違い（合金プレス・鋳造・鍛造）でも修理の「安易、困難」の差も有りますが、基本となる修理原型復元が修理屋さんの一番大切なお仕事です。





基本土台となるホイール修正が出来てこそ４本リフレッシュ・リメークへと繋がります。



単品修理は片道当社負担となります。









（有）オートサービス西HPはこちら

BBS-RG鍛造の1Ｐｓホイールはとにかく硬い！

頑丈素材の硬い曲り修理は困難を極めます。

しかも仕上げがハイパー塗装となれば経験と独自のノウハウが生きてきます。

ディスク部は一切手を付けずリムのみの修理からハイパー塗装です。

簡単に短時間に修理できるホイールではありません。









BBS-RG鍛造ホイールの大きな曲り修理からハイパー塗装



グニャットと大きくお辞儀をして角の立っ曲りです。

鍛造は硬いため一部亀裂が出ましたがリム修理してハイパー塗装（ＤＳＫ）まで無事完成しました。







硬いため余熱してプレス修理した状態です。

ディスクからの立ち上がり垂直面を上手に出すのがこの修理のポイントです。







なでらかに曲ったモノは亀裂は入りませんが、角の立った曲りはプレスすれば確実に亀裂が入ります。

ビールのアルミ缶を手で潰して角の立った箇所は綺麗に戻らないし亀裂が入る現象と同じです。

アルミ缶は柔らかいですが、鍛造は硬いです。









潰れたリムは外周面も完全に出ませんので、どっち道、外周復元の溶接が必須となりますから亀裂も同時に溶接します。

良くあるパテ埋め誤魔化し修理が多い箇所です。









２０年前から変わらないグラインダーや超硬バー、ペーパー、ヤスリを使いハンド研磨で形を造っていきます。

この工程では便利なエアーアクションサンダーなど使いませんし使わせません。

なぜならアクションサンダーはクッション性があるため均等な平滑面は出せません。

平滑面出しは昔ながらの充て木による地道な形成です。

アクションサンダーは平滑面が出た後のペーパー目落としの時に出番です。







曲り箇所の研磨形成が終わればリム全体をなじますためにリム研磨機にて塗装下地用の研磨をします。







ハイパー塗装用の様々な下塗装してアウターリム部へのハイパー塗装の完成です。









今回はディスク部（デザインメッシュ部）は修理には関係しませんでしたので、ディスク部は再塗装していません。 クリアー塗装はもちろんディスクごと丸塗りです。





ハイパー塗装は今回のようにリムだけの部分修理塗装するよりディスクも含めてベロット丸ごと塗った方が簡単なのです。

しかし単品修理の場合、そうすればお手持ちの色と合わなくなります。

そのため単品修理はハイパー塗装でも極力部分修理塗装をしています。

溶剤ウレタンカラーの場合は修理前、事前に調色してから、修理後に色を塗りますが、ハイパー塗装はベースを透かしたレイヤー式のため調色して塗る塗装ではありませんので全部剥いでしまえばハイパー塗装の基準となるベース色やハイパーの濃淡が解らなくなりお手持ちのホイールと色ずれがどうしても出てしまいます。

ハイパー塗装の部分塗装はベースカラーを合わして手付かずの箇所を基準に目視しながら銀膜の濃淡を合わしていく経験と勘を要す面倒な塗装方です。



４本同時のハイパー塗装への塗り替えは４本の濃淡を合わす事が重要となります。



ハイパー塗装の色合い濃淡についてはこちら



ハイパー部分塗装修正についてはこちら



カラー塗装の修理品は色を覆せばとりあえず綺麗になります。「Ｂｅｆｏｒｅ＆Ａｆｔｅｒ」だけの写真を見せられてもどんな修理をしたのか判りませんよね・・だから一番大切な中作業工程をユーザーさんに知っていただくために細かく公開していきます。





１本の酷いモノでも完全に直せなければ４本リフレッシュ・リメークなどしても意味がありません。

色塗って、磨くだけならどこでもできます。



基本土台となるホイール修正が出来てこそ４本リフレッシュ・リメークへと繋がります。
